在產業界一片降低成本的聲浪中，如何以低合金鋼，甚至於碳素鋼來取代高合金鋼，一直是令人關心且期待的話題。使用低級鋼經過熱處理後呈現高級鋼的耐磨性及耐疲勞性，除了有提高業界的競爭外，更有節省有限的地球資源之積極意義。

將兩種或兩種以上不同的熱處理方法加以結合，創造出傳統單一熱處理所無法達到的效果，使得上述的期待得以實現，這就是複合熱處理。目前得知之複合熱處理已有將近二十種之多，本次就將其中軟氮化+滲碳淬火加以介紹。

一、材料：S15C

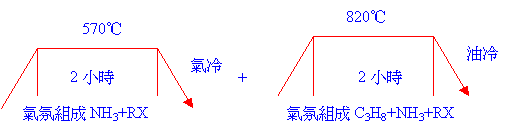

二、方法：

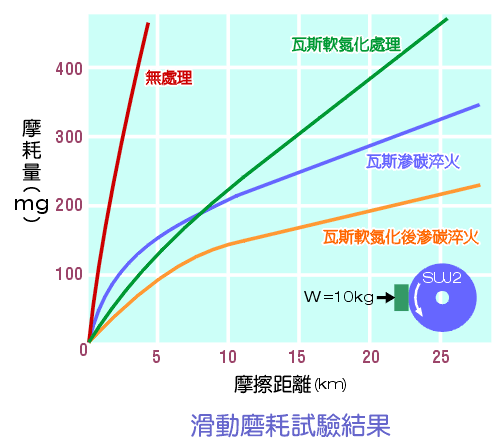

三、結果：

四、說明：

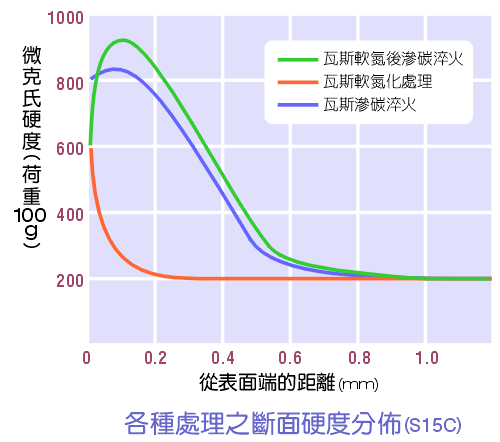

複合熱處理之斷面硬度分佈顯示最表面的硬度略低，而0.1mm處因為FeCN系之麻田散體，而有HV920之高硬度，有別於傳統滲碳淬火得到FeC系麻田散體約HV800之硬度，故在磨耗滑動試驗中，也有較優的表現。且經過複合熱處理後，表面有1um程度的多孔質層，有助於工件表面潤滑油之吸附性。
