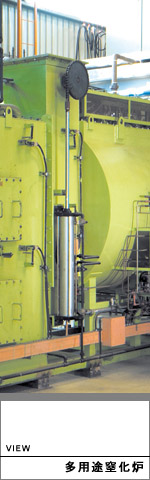

変形量：処理温度が500℃-600℃の間で、Ａ１の変態より低く、変形量が極めて少ないです。
耐焼付けかじり性：表面に固体の潤滑膜があり、潤滑性がよいです。耐疲労性：化合物層の下方に窒素の拡散層ができますので、疲労強度を改善できます。

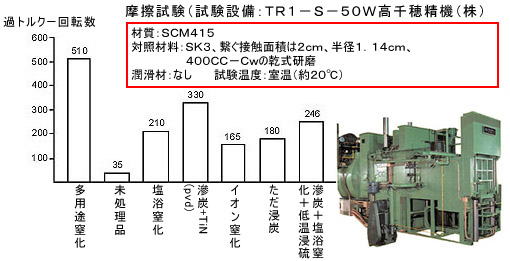

耐摩擦性：機械性摩擦の環境で、表面層を保護しますので、摩擦で生じた熱で温度の上昇を抑えます。接触した局所の軟化を防ぎます。
金型離脱性：潤滑膜があるため、アルミ金型、プラスチック金型の金型離脱製がよいです。
スチール鋼の窒化：スチール鋼の表面を鈍化し、皮膜を還元してから、窒化を行います。硬度はHV1000以上になります。
